智能开关型DZW-Z

日期:2014-7-30 10:30:49 人气: 标签:
一、概述
智能型电动执行机构DZW-Z,将电气控制部分与常规多回转电装合成一体.
本系列电装对用户安装、调试,检修十分方便可大大地节省安装费用,缩短安装周期,可现场操作也可远控、集控和自控,具有相序识别和缺相保护功能。适用于闸阀、截止阀、节流阀、隔膜阀,其派生产品DQW-Z系列适用于球阀、蝶阀和风门等。

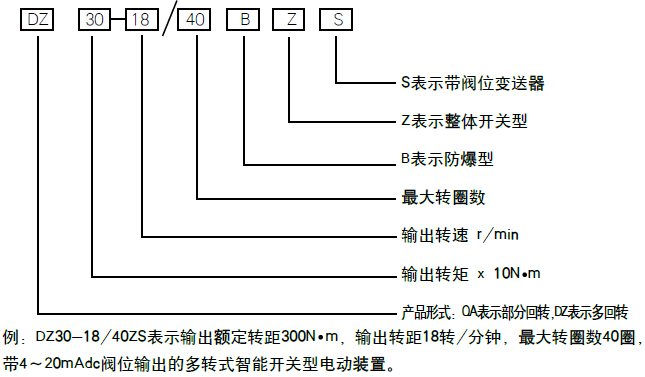

二、型号表示方法

三、技术条件
1、工作电源 三相三线 AC380±10%、50Hz
特规 AC220V AC400V AC415V AC660V 遥控器 液晶显示等其它特规供货
2、工作环境
①环境温度:-20~60℃
②相对湿度不大于80%(20±5℃)
③周围不含有强腐蚀性、易燃、易爆介质。
④无强烈振动
⑤户外型:防护等级IP65
⑥产品为短时工作制,额定时间10min.
3、输入输出
①远方输入控制信号、无源干接点开关量信号式、有源信号、可设置
②输出:直流4~20MA,负载能力≤750Ω,内供直流24V,带输出隔离。

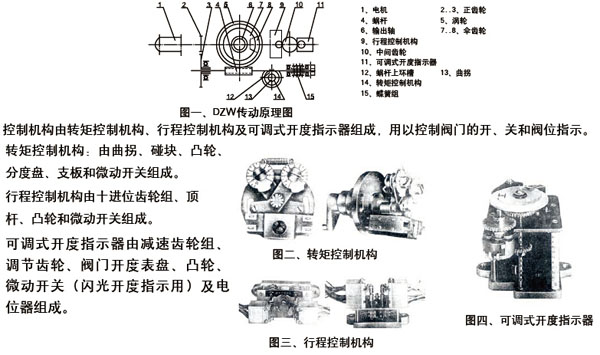

四、结构
阀门电动装置由六个部分组成,即电机、减速器、控制机构、手-电动切换机构、手轮部件及电气部分。

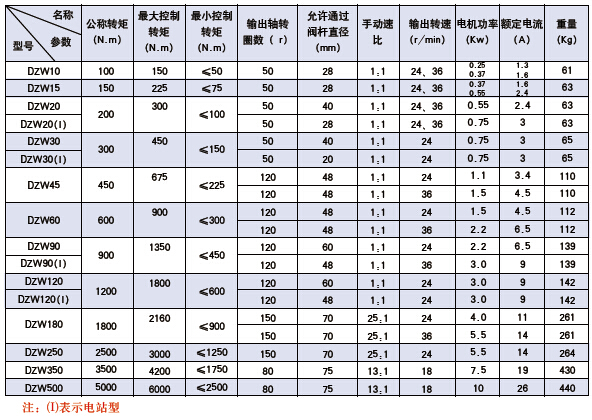

五、 性能参数表

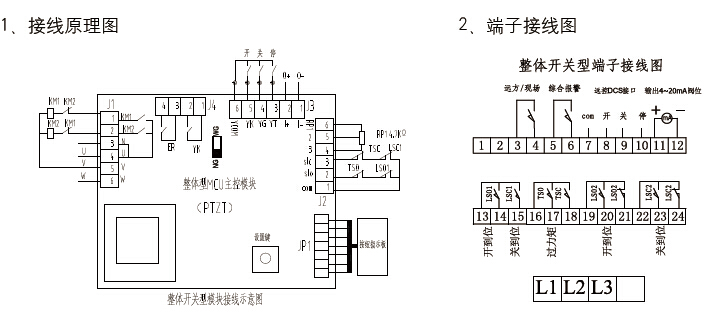

六、工作原理、接线图及操作指示

3. 操作及指示灯状态说明:
(1)操作面板指示灯状态说明:
黄灯常亮:电动执行机构处于接收远方无源接点控制状态;
黄 灯 闪:电动执行机构处于现场手动操作状态,可以用现场
开、关键操作阀门;
红灯常亮:阀门全开;红 灯 闪:正在执行开阀命令;
绿灯常亮:阀门全关;绿 灯 闪:正在执行关阀命令;
红、绿两灯同时闪:远控的开关接点同时闭合,远控命令系统
有故障或接线出错;
红、黄、绿三个灯闪:三相电源缺相;
红、黄、绿三个灯灭:三相电源没有送或缺U、W相。
(2)操作说明:
按远控/现场切换键可以切换远控(黄灯常亮)和现场(黄灯闪烁)状态。在现场状态时按远控/现场切换键则进入远控操作状态 在远控状态时电动执行机构只接受控制系统的开、关指令信号实现阀门的开关操作。
在远控状态时按远控/现场切换键,则进入现场状态,在现场状态中接受关阀键和开阀键的指令,按关阀键,则电动执行机构执行关阀命令(绿灯闪烁,电动执行机构关阀),按开阀键,则执行开阀命令。

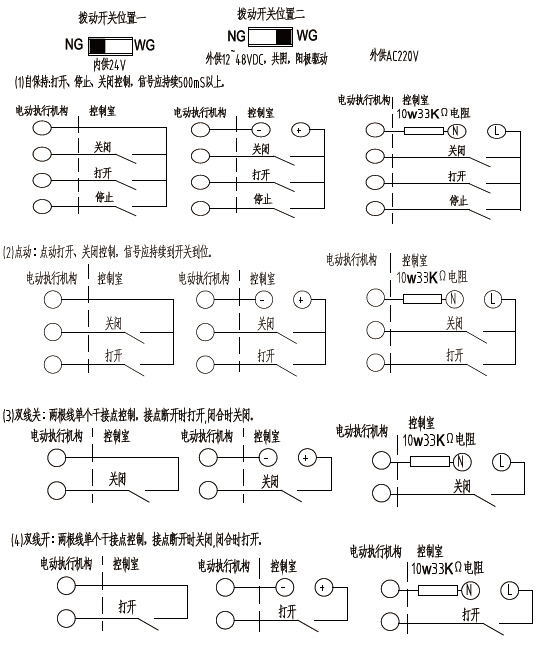

4、远控方式说明
通过拨动开关可以选择远控内供直流24V,或外供电源(12~48V交流或直流),电路接入更高的交直流电压,必须在公用点上串入限流电阻。

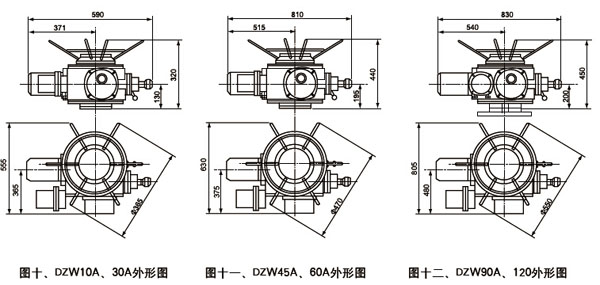

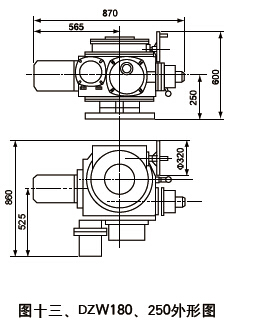

七、外形尺寸

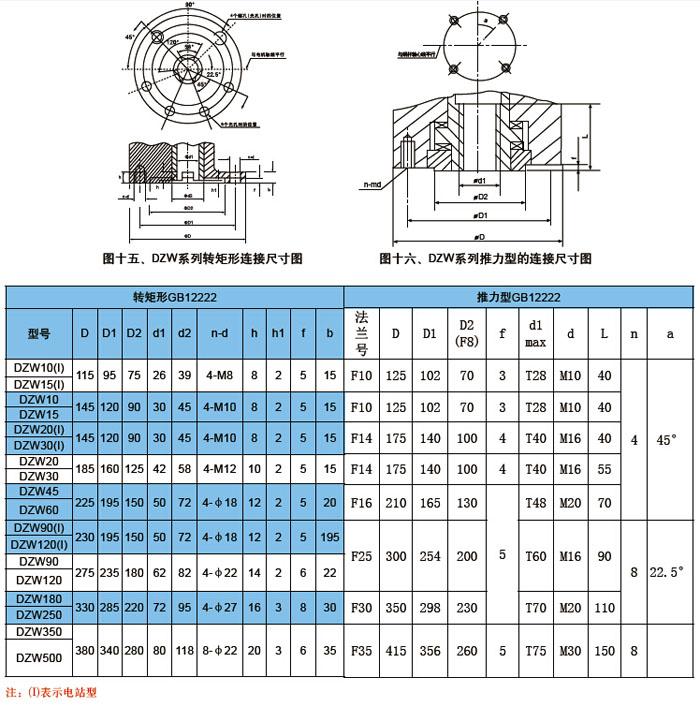

八、连接尺寸

九、安装方法及使用注意事项
1、本装置可以垂直安装,水平安装,但电机不可向下,应便于接线调试和手动操作。
2、安装与阀门联接的牙嵌轴向间隙不小于1-2毫米。
3、安装后初次使用必须按调试要求进行逐项调试,检查各部件正常后才能投入使用。
4、本装置系采用阀门专用三相异步电动机,额定持续工作时间为10分钟,调试时应予注意。
5、搬运时应小心轻放,保持干燥,防止接触腐蚀物质,以免损坏电气元件和机械零件。
十、调 整
调整转矩,行程时,必须检查位置指示器上的电位器是否已脱开(把电位器轴上齿轮的紧固螺钉松开即可脱开),以防损坏。新装的电动装置首次电动时,必须检查电机相序,使实际开关向与指示转向一致,以防电机失控。
1、行程控制机械调整
(1)、转矩控制机构调整
①首先调整关转矩
②按照随产品提供的转矩特性曲线,从小转矩值开始,逐渐增大转矩值直到阀门关严时止。
③根据阀门工作特性调整开方向转矩,一般开方向转矩要比关方向转矩大。
④以上调整均在空载无介质压力等因素下调整的,在有压力、温度时应注意其能否关严,如关不严
则要适当增加转矩值,以关得严打得开为准。
(2)、行程控制机构调:
①手动将阀门关严。
②脱开行程控制机构,用螺丝刀将行程控制机构中顶杆推进并转90°,使主动小齿轮与计数器个位齿轮组脱开。
③用螺丝刀旋转关向调整轴,按箭头方向旋转直到凸轮压住弹性压板使微动开关动作为止,则关向行程初步调好。
④松开顶杆使主动齿轮与两边个位齿轮正好啮合,为保证其正确啮合,在松开顶杆后,必须用螺丝刀稍许转动调整轴,此时可以电动打开几圈,而后关闭,视关向行程动作是否符合要求,如不合要求,可以按上述程序重新调整。
⑤开方向调整。在关方向调整好以后,手动将阀门开到所需的位置(注意此时行程控制机构不能脱开,否则关向调整又被打乱),然后脱开行程控制机构,旋转“开”向调整轴,按箭头方向旋转直到凸轮压住弹性板,使微动开关动作为止,再使行程机构与主动齿轮啮合,则开向行程调完。行程控制机构调完后,可反复试操作几次。一般开阀门控制在全行程90%左右。
(3)、可调式开度指示器的调整:
①在调整好转矩、行程的基础上调整可调式开度指示器和远传电位器。
②将阀门关闭(手动和电动)。
③首先根据阀门的最大转圈数将齿轮组上调节齿轮调到相应位置,再将表板的关符号“ ”推到指针处,转动电位器使电位器在零位上,并使电位器轴上的齿轮与开度轴上的齿轮啮合,拧紧电位器轴上齿轮的紧定螺钉即可。
2、模块调整
①输出信号调整手动调好全关、全开及电位器,然后通电、将阀门全关、按住关阀键5S,绿灯闪一下,松开关阀键,则4m A设置好;将阀门开到全开,红灯亮,按开阀键5S,红灯闪
一下,松开开阀键,则20m A设置好。开关一个来回,看阀位4~20m A电流与阀位成线性变化,则阀位4~20mA信号调试完毕。
注意事项:应该选择合适的开度挡位,使阀位采样电位器转过的角度大于180度,小于270度;电位器的起始点与阀门的开关方向一致。

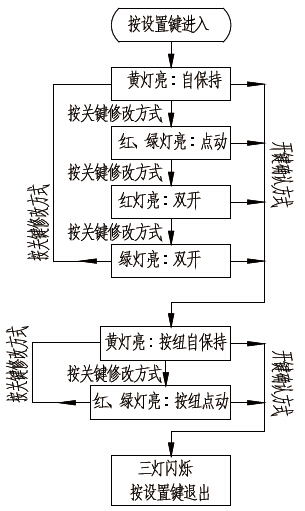

② 远控方式设置框图(设置键进入、退出设置 关阀键改变状态 开阀键确认状态)通过关阀键选择到相应的灯状态,按开阀键确认后则设置完成,进入三灯闪的状态,按设置键返回操作状态。

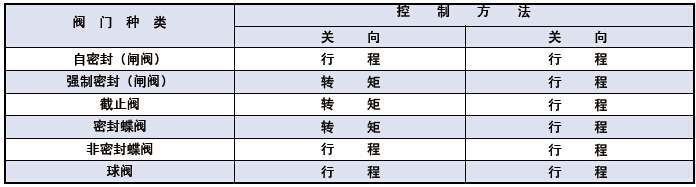

十一、用行程与转矩控制阀门终端位置的选择(供参考)

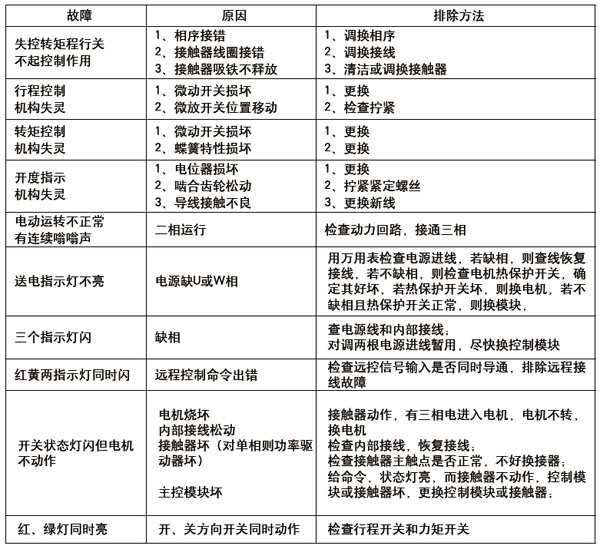

十二、故障排除方法

十三、订货须知
1、本装置一般按右旋关闭的阀门调整出厂,如左旋关闭的阀门选配电装应特殊说明。
2、注明阀门全行程的总圈数。
3、订购落地支架应注明上传或下传。
4、用户如要我厂协助选订本装置,需提供以下资料:(1)阀门种类,型号、规格,阀杆直径和旋向;(2)介质状态,如温度、压力等。
